FAQ

Wo genau sich Ihr Typenschild befindet, sehen Sie hier.

Die Lieferzeit der einzelnen Produkte entnehmen Sie bitte der Preisliste.

Öffnen Sie das Dachfenster wie gewohnt. Dann können Sie die Kette durch seitliches Herausziehen des Sicherungsstiftes lösen und das Designo R6 nach innen schwingen.
Für eine genauere Beschreibung können Sie sich unser YouTube Video anschauen.

Die Dateiformate .dxf und .dwg finden Sie hier. Klicken Sie auf „Einbauzeichnungen“ und wählen Sie Ihr gewünschtes Produkt aus. Alternativ finden Sie das Produkt auch über die Volltextsuche.

Preislisten Download

In der aktuellen Preisliste oder hier.
Privatkunden und Bauherren empfehlen wir, den Einbau von einem Dachprofi durchführen zu lassen. So sind der fachgerechte Einbau und die damit einhergehende Garantie gesichert. Der endgültige Preis wird daher vom Dachprofi festgelegt.

Auf Seite 38 dieser R6 Anleitung.

Oder für Roto Q auf Seite 40 dieser Anleitung.

Nein, das Blendrahmen-Außenmaß versteht sich immer ohne Wärmedämmblock.
Mit Wärmedämmblock wäre es das Dämmblock-Außenmaß.

Bei einer Aufsparrendämmung: vor Einlegen des Blendrahmens.
Bei einem Foliendach: nach kompletter Montage des Fensters und vor dem Innenanschluss.

Die Kabel sind zwischen Abdeckrahmenträger und der Dichtung zum Dämmblock hin und an diesem vorbei nach innen zu führen. Es wird empfohlen, die Kabel zusätzlich mit Klebeband am Abdeckrahmenträger zu fixieren.

WDT R6 H/K
Die Beschreibung hierzu finden Sie in der Montageanleitung des Außenrollladens mit dem Hinweis auf den Fenstertyp "WDT R6 K/H".

Für die Kabelführung wird eine Bohrung am oberen Flügelabdeckblech vorgenommen, durch welches das Kabel nach innen zur Fenstersteuerung durchgeführt wird. Von innen gesehen an der Steuerung rechts befinden sich die Anschlüsse für Regensensor (RS), Fensteröffner (M1), Innenzubehör (M2) und Rollladen (M3). Der Anschluss für den Rollladen ist durch eine Abdeckkappe verdeckt.

WDT 6xx H/K
Von innen gesehen an der Steuerung oben befinden sich die Anschlüsse für Regensensor (RS), Fensteröffner (M1), Innenzubehör (M2) und Rollladen (M3). Der Anschluss für den Rollladen ist durch eine Abdeckkappe verdeckt. Für die Durchführung des Rollladenkabels wird die Abdeckrahmendichtung des Fensters nach oben umgestülpt, um darunter durch die vorhandene Fräsung das Rollladenkabel nach innen durchführen zu können.

Ja. Auch hier vereinfacht das Außenanschluss-Set den Einbau und gewährleistet den regen- und winddichten Anschluss.

Um Schäden während des Transports oder der Montage des Dachfensters zu vermeiden.

Entfernen Sie die Abdeckkappe am Griff und lösen Sie die Inbusschraube mit drei Umdrehungen. Dann kann der Griff abgenommen werden.

Die patentierten Montagehilfen dienen der einfachen Flügelmontage und schützen den Fensterflügel, wenn er ausgebaut und am Boden abgestellt wird.

Schwingen Sie den Fensterflügel komplett durch und bringen Sie die Montagehilfen am oberen Flügelrahmen an. Danach öffnen Sie die Schwinglager, am besten mit einem Schraubendreher. Dann können Flügel und Blendrahmen voneinander getrennt werden.
Die Schritt-für-Schritt-Anleitung finden Sie hier.

Der Flügeltausch wird in diesem Video gezeigt.

Video Flügeltausch R8

Ja, am Schwinglager müssen zwei Schrauben gelöst werden. Danach kann man mit einem Schraubendreher den Flügel 1,5mm nach oben und unten verstellen.

Ja, alle Klicks können wieder gelöst werden und funktionieren bei erneuter Montage wieder.

Zuerst müssen die Schrauben für den Rollladen gelöst werden.

Danach die beiden roten Kunststoffverriegelungen, um das obere Blech mit dem Rollladen anzuheben.

Jetzt kann das Kabel nach innen gebohrt werden.

Zum Schluss das Loch abdichten.

Ja. Um nach einem Regenschauer ein schnelles Abtrocknen zu gewährleisten und auch im Winter die Funktionsfähigkeit zu erhalten, wird die Sensorfläche beheizt. Die Beheizung ist temperaturgesteuert. Die Sensorfläche wird beheizt, sobald sie weniger als 15°C erreicht. Die Heizung schaltet automatisch ab. Unabhängig von der Temperatur erfolgt die Beheizung kontinuierlich, wenn die Sensorfläche nass ist. Die maximale Heizleistung beträgt 2,4W.

Ja.

Ja. Die entsprechenden Anschlüsse der Steuerung können durch den Elektriker im Schalter verbunden werden.

Im Gegensatz zu den Ausführungen Elektro und Elektro Funk ist der Regensensor bei der Ausführung Solar Funk nicht beheizt, da er sonst permanent Leistung vom Akku ziehen würde. Durch zweimaliges Drücken der Öffnen-Taste (Doppelklick) ist das Öffnen möglich, auch wenn der Regensensor feucht oder mit einer Tau-Schicht überzogen ist.

Es können die 230V-Elektro-Funk-Rollläden und -Markisen mit dem Lichtsensor angesteuert werden. Ist die Elektro-Variante verbaut, muss zusätzlich der 230V-Funkempfänger verbaut werden.

Die Kombination ist von der Generation bzw. der Funkfrequenz abhängig. Stammt der Außenrollladen Solar Funk aus einer neueren Generation als 05/2014, kann er für das automatische Schließen bei Sonneneinstrahlung genutzt werden.

Hierzu ist die Ergänzung eines Funk-Empfängers 230V erforderlich. Anschließend kann die Bedienung sowohl über den Handsender als auch über den Schalter erfolgen. Den Schaltplan finden Sie hier.

RWA Steuerung Zentrale ZEL RWA SPA OR G2 Schaltplan

Bitte stellen Sie sicher, dass sich die Dichtung, die im Flügelrahmen angebracht ist, passgenau in der dafür vorgesehenen Nut befindet.

Wenn der Fenstergriff schwer zu bedienen ist, kann die Mechanik im Fenster mit „WD 40“ oder Silikonspray geölt werden.

Bitte prüfen Sie, ob der Flügelrahmen parallel zum Blendrahmen steht. Sofern ein Vermitteln des Flügels notwendig ist, verfahren Sie nach Beschreibung in der Bedienungsanleitung.

Beim Fachhändler vor Ort können geeignete Hilfsmittel von Roto bezogen werden:Öffnungsbegrenzer

• Teleskop-Fernbedienung

Der Regensensor wurde berührt oder ist nass geworden. Warten Sie entweder, bis der Regensensor getrocknet ist, oder öffnen Sie den Flügel über die Notentriegelung, um den Regensensor während den Arbeiten abzustecken.

Der Regensensor ist nass oder wurde berührt. Somit blockiert die Steuerung das Öffnen.
Bitte warten Sie ab, bis der Regensensor abgetrocknet ist.

Die „Kurzzeitlüften“-Funktion wird durch das gleichzeitige Drücken der AUF- und AB-Taste auf dem Handsender oder Schalter gestartet. Dadurch öffnet das Dachfenster und schließt selbstständig nach zehn Minuten.

Die Antriebskette muss vom Flügel getrennt werden, um das Wohndachfenster schließen zu können. Zur Sicherheit kann das Dachfenster in der geschlossenen Position mit Hilfe eines Klebestreifens am Flügel-Blendrahmen gegen Böen gesichert werden. Ein Verriegeln des Fensters ist bei einem Stromausfall jedoch nicht möglich.

Durch erneutes Drücken der Richtungstaste oder die mittlere Stopp-Taste.

• Bringen Sie den Griff in die senkrechte Position (Klappen) und öffnen Sie das Fenster, bis ein Einrasten/Klicken zu hören ist.
• Schließen Sie Fenster wieder (Griff nach links).
• Schwingen Sie den Flügel in Reinigungsstellung (Griff um 180° nach rechts drehen), bis er hörbar in der Putzstellung einrastet.
• Ziehen Sie beide Federhaltebolzen (am linken und rechten Ausstellarm) und bewahren Sie diese im oberen Flügelabdeckblech auf.
• Lösen Sie die Verriegelung der Reinigungsstellung und schließen Sie das Dachfenster wieder.

Wenn beide Federhalteriegel entfernt wurden, ist das Fenster aktiviert. Sollte das Fenster dennoch nicht geöffnet bleiben, ist die Federkraft am Ausstellarm entsprechend zu korrigieren (s. Bedienungs- und Wartungsanleitung).

Die Federkraft ist auf eine Dachneigung von 40 bis 45° voreingestellt ab Werk. Je nach Dachneigung muss das Designo R8 nachjustiert werden.
Bei späterer Veränderung des Flügelgewichts, beispielsweise durch Anbringen einer Außenausstattung (Außenrollladen), kann die Federkraft bei Bedarf nachreguliert werden.

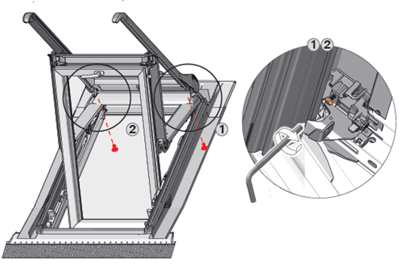

Mit einem passenden Innensechskant-Schlüssel lässt sich die Federkraft beidseitig nachstellen. Drehen Sie für mehr Federspannung im Uhrzeigersinn, für weniger gegen den Uhrzeigersinn.
Bitte beachten Sie hierzu die Hinweise der Bedienungs- und Wartungsanleitung.

Sämtliche Funktionen und Einstellmöglichkeiten können Sie in der Bedienungs- und Wartungsanleitung nachlesen. Diese finden Sie hier.

Der Motor bietet eine Öffnungsweite von 25cm.

Der Außenrollladen verfügt über eine Überlastabschaltung. Das bedeutet, dass der Außenrollladen stehen bleibt, sofern er auf zu großen Widerstand – wie es bei einem geöffneten Dachfenster der Fall ist – trifft.

Der Designo R3 Wohndachausstieg verfügt über eine Spaltöffnung von ca. 3cm, daher ist die Spaltlüftung möglich.

Ja. Im vereisten oder schneebedeckten Zustand sollte auf die Bedienung der genannten Ausstattungslösungen jedoch verzichtet werden.

Die Wärmedämmeigenschaften eingebauter Dachfenster werden durch den Wärmedurchgangskoeffizienten U_w angegeben.
Für die Berechnungen ist der U_w-Wert (w=window → Fenster) maßgeblich. Je kleiner der U_w-Wert, desto weniger Wärme geht durch das Fenster verloren, desto besser ist also der Wärmedämmwert.
Den jeweiligen U_w-Wert unserer verschiedenen Roto Dachfenster finden Sie in der aktuellen Preisliste sowie hier.

Der U-Wert informiert über den Wärmedurchlass eines Bauteils.
Mit dem U_g-Wert wird der Wärmedurchlass der Verglasung (g=glazing → Verglasung) beschrieben.
Für die Berechnungen ist der U_w-Wert maßgeblich (w=window → Fenster). Er gibt den Wärmedurchlass des kompletten Fensterelementes an.

Für Neuprodukte können die technischen Werte in der aktuellen Preisliste sowie hier abgerufen werden.

Für ältere, bereits eingebaute Wohndachfenster von Roto können die technischen Werte durch Angabe des Typenschildes hier abgerufen werden.

Die Abmessungen unserer Dachfenster finden Sie auf dem jeweiligen Produktdatenblatt. Die einzelnen Dokumente finden Sie hier.

780 mm / 1180 mm

• ab Länge 78: ca. 200 mm
• bei kleineren Größen: ca. 100 mm

Den Designo R8 Wohndachausstieg gibt es in folgenden Größen:

• 5/9
• 6/11

Er ist nicht als Maß-Renovierungsfenster erhältlich.

Sie basiert auf dem Designo R7.

Schon beim Einbau eines RotoQ Dachfensters merkt man einen Unterschied – nach jedem Schritt erhält man eine akustische Klick-Rückmeldung. Das gibt Sicherheit bei der Montage. Zudem geht der Einbau schneller von der Hand, da das Dachfenster vormontiert und voreingestellt geliefert wird; bei Bedarf kann der Fensterflügel auch nachträglich justiert werden.
Ein weiterer Unterschied ist der Bedienkomfort durch den ergonomischen Griff.

Das RotoQ wird durch ein Stecksystem mit akustischer Klick-Rückmeldung verbaut.
Außerdem sind unsere RotoQ Dachfenster teilweise vormontiert, was wiederum Zeit spart.

Der Griff wurde gemeinsam mit einem Ergonomie-Institut entwickelt. Die Größe stellt sicher, dass das Dachfenster einfach  mit zwei oder einer Hand bedient werden kann.

• schneller und einfacher Einbau von innen, in wenigen Montageschritten
• hohe Einbausicherheit dank Klick-Technologie
• zuverlässiger Schutz vor Hitze und Kälte
• angenehme Raumtemperaturen im Sommer und reduzierte Heizkosten im Winter - besser und sorgloser schlafen dank effektiver Verdunkelung und robuster Verarbeitung
• zusätzliche Sicherheit vor Einbruch
• gute Lüftungsfunktion bei geschlossenem Rollladen
• Bedienung alternativ elektrisch oder Solar-Funk
• eingelernter Handsender bei der Solar-Funk Variante im Lieferumfang inbegriffen

• einfacher Einbau: wenige Einbauschritte mit maximal 8 Schrauben
• Der Karton gibt die Einbaureihenfolge vor und unterstützt somit den intuitiven Einbau.
• Passend zu unserer RotoQ Technologie gibt der RotoQ Außenrollladen ebenfalls akustische Rückmeldung durch Klicks bei den wichtigsten Montageschritten.
• keine Aktivierung des Außenrollladens notwendig
• Der Einbau ist komplett von innen möglich.

Ja, der Wohnsicherheitsausstieg ist als zweiter Rettungsweg geeignet,

Ja.

Die Schallschutz-Verglasung wird standardmäßig nicht angeboten, da zum Öffnen des Dachfensters eine erhöhte Bedienkraft aufgewendet werden muss. Auf Anfrage wird unsere Konstruktion jedoch im Einzelfall die Bedienkraft ermitteln und die Umsetzungsfähigkeit prüfen.

Nein. Dennoch ist das Designo R1 grundsätzlich auch mit den Dachfenstern Designo R6/R8 kombinierbar, welche einen Wärmedämmblock haben.

Ja.

Nein.

Für die unterschiedlichen Wohndachfenster-Baureihen gelten folgende Anwendungsbereiche:

• Designo R8 Klapp-Schwingfenster Kunststoff/Holz (K/H) sowie Designo i8 Comfort-Dachfenster Kunststoff (K): 20°-65°
• Designo R6 Schwingfenster K/H, Designo R6 RotoTronic Schwingfenster K/H sowie RotoQ Schwingfester Q-4 Plus K/H, RotoQ Tronic Schwingfenster QT4 K/H: 15°-79°
• Designo R8 Wohnsicherheitsausstieg K/H: 20°-65°
• Designo R3 Wohndachausstieg K: 20°-79°
• Designo R8 Wohndachausstieg K: 20-65°
• Designo R2 Wohndachausstieg K: 15-79°
• Designo R5 Rauch- und Wärmeabzugsanlage K/H: 20°-65°

Ab einer Dachneigung von 15° kann ein Roto Aufkeil-Eindeckrahmen verwendet werden. Dieser erhöht die Dachneigung zum Einbau des Dachfensters um ca. 10°.

Für den Einbau eines Designo R6/R8 in ein Flachdach (0-30°) kann der Roto Einbaurahmen Flachdach verwendet werden.

Zulässig sind 15-79˚, allerdings ist die Empfehlung größenabhängig.

Nein.

Unsere Kunststoff-Profile haben eine RAL-Farbe ähnlich RAL 9016.

Baureihe Designo R5: expandiertes Polypropylen in schwarz
Baureihe Designo R8: geschäumtes Polyethylen

Die technischen Eigenschaften sind deckungsgleich.

Für die Außenteile des Designo R6/R8 wurde ein Effekt-Farbton in Anthrazit-Metallic gewählt.

Nein, den Griff gibt es auch in silber (Edelstahl-Optik).

Nein.

Ob im Rahmen einer Komplettsanierung oder ob beim Austausch des bestehenden Dachfensters ohne Brech-, Putz- oder Folgearbeiten: Hier Beratung anfordern

Informieren Sie sich hier.

Ja. Diese sind in Form eines MSB (Montageset Schaumstoff Butyl)-Satzes erhältlich.

Ja, Dachfenster anderer Hersteller mit Baujahr 1991 bis 2000 können durch ein RotoQ in Verbindung mit dem Eindeckrahmen V20 getauscht werden.
Dachfenster anderer Hersteller, die ab 2000 hergestellt wurden, können sogar durch ein RotoQ Standardfenster mit Standard-Eindeckrahmen getauscht werden.

Beide Ausstattungsprodukte können auf Dachfenster mit Standardmaß, AR-Renovierungsfenster , SR-Renovierungsfenster, Maß-Renovierungsfenster und Maß-Wohndachfenster montiert werden.

Die ideale Lösung ist der RotoQ Außenrollladen. Er wurde speziell für die unsere Dachfenster der Klasse „Handwerk“ entwickelt und ist somit eine Lösung in der entsprechenden Preis-Leistungsklasse. Sofern gewünscht, kann ein RotoQ Dachfenster auch mit einem Designo-Außenrollladen ausgestattet werden.

Den RotoQ Außenrollladen gibt es in den Varianten Elektro und Solar Funk.

Der Außenrollladen ist in der Farbe Anthrazit (R703) erhältlich.

Sofern folgende Maße eingehalten werden, sind Mehrfacheinbauten mit dem RotoQ Außenrollladen möglich:

• Mindestabstand Blendrahmen übereinander: 220 mm
• Mindestabstand Blendrahmen nebeneinander: 120 mm

Nein.

Diese Kombination ist nicht zulässig.

Nein, Dachausstiege sind aufgrund der seitlichen Öffnung nicht mit Außenausstattungsprodukten kombinierbar (bspw. Kollision Rollladen/Dach).

Hier können Sie Roto Produkte erwerben.

Ja, der Designo Außenrollladen ist auch in der Bedienvariante „Manuell“ verfügbar.

Es gibt drei Arten, das Insektenschutzrollo zu montieren:

• am Blendrahmen
• in der Laibung
• auf der Wand

Der Akkuspeicher reicht für ca. vier Monate bei zwei Bedienzyklen pro Tag.

Dies kann unterschiedliche Gründe haben:
- Das Solarpanel ist bedeckt: Befreien Sie das Solarpanel von Laub, Schnee oder Schmutz.
- Die Batterie des Handsenders ist leer: Wechseln Sie die Batterie aus.
- Der Akku hat sich vollständig entladen: Laden Sie den Akku wie in der Bedienungs- und Wartungsanleitung beschrieben (hier).

Der Akku befindet sich  unterhalb des Gehäuses und kann von innen zum Aufladen entnommen werden. Eine genaue Beschreibung mit Bildern finden Sie in der Bedienungs- und Wartungsanleitung (hier).

Um den Akku zu laden, entnehmen Sie diesen zuerst. Dann kann der Akku mit einem Micro-USB-Kabel geladen werden. Eine genaue Beschreibung mit Bildern finden Sie in der Bedienungs- und Wartungsanleitung (hier).

Der Akku kann mit einem handelsüblichen Ladegerät mit Micro-USB-Kabel (z. B. Ladekabel eines Smartphones etc.) geladen werden.

Der Akku hat bei vollständiger Entladung eine Ladedauer von 24 bis 48 Stunden.

Das Aufladen des Akkus mit dem USB-Ladegerät kann nur im ausgebauten Zustand vorgenommen werden.

Nein.

Es können beliebig viele Dachfenster auf einem Handsender eingelernt werden. Einzige Beschränkung hierbei ist die Reichweite des Handsenders.

Die Beschreibung finden Sie in der entsprechenden Bedienungsanleitung oder in YouTube als Servicevideo.

Nein. Hierfür kann jeder beliebige Kanal auf jedem beliebigen Handsender gewählt werden. Theoretisch könnte das Dachfenster auf Kanal 5 und der Außenrollladen auf Kanal 2 liegen.

Fensteröffner-Steuerung der 1. Generation:
Den Netzstecker der RotoTronic Steuerung herausziehen und nach ca. 15 Sekunden wieder einstecken. Anschließend den gewünschten Kanal am Handsender wählen und die Einlerntaste drücken, bis der Fensteröffner durch eine kurze Bewegung den Einlernvorgang quittiert.

Fensteröffner-Steuerung, 2. Generation:
Mit dem Inbetriebnahme-Set den Fensteröffner durch Drücken der zugehörigen Taste in Lernbereitschaft bringen. Anschließend den gewünschten Kanal am Handsender wählen und die Einlerntaste drücken, bis der Fensteröffner durch einen kurze Bewegung den Einlernvorgang quittiert.

Außenrollladen-Steuerung, 1. Generation:
Wählen Sie zunächst den Kanal, mit dem der Fensteröffner belegt ist. Jetzt AUF, STOPP, AB und Einlerntaste gleichzeitig so lange gedrückt halten, bis der Rollladen durch eine kurze Bewegung die Weiterleitung quittiert. Anschließend den gewünschten Kanal für den Rollladen auf dem Handsender wählen und die Einlerntaste drücken, bis der Rollladen quittiert, loslassen und ein zweites Mal die Einlerntaste drücken, bis der Rollladen quittiert.

Außenrollladen-Steuerung, 2. Generation:
Mit dem Inbetriebnahme-Set den Rollladen durch Drücken der zugehörigen Taste in Lernbereitschaft bringen. Anschließend den gewünschten Kanal für den Rollladen am Handsender wählen und die Einlerntaste drücken, bis der Rollladen durch eine kurze Bewegung den Einlernvorgang quittiert.

• Auf jedem Kanal muss der zweite Handsender zusätzlich eingelernt werden

• Wählen Sie auf dem bereits funktionierenden Handsender Kanal 1 und drücken Sie die Einlerntaste bis das Gerät, das mit Kanal 1 bedient wird, reagiert

• Wählen Sie nun auf dem zweiten Handsender ebenfalls Kanal 1 aus und drücken Sie hier wiederum die Einlerntaste solange bis das gewünschte Gerät reagiert

• Drücken Sie die Einlerntaste erneut, bis der Handsender Rückmeldung gibt

• Die Kopie des ersten Kanals ist nun abgeschlossen

• Wiederholen Sie diese Schritte, bis alle gewünschten Kanäle kopiert sind

Die Reichweite im Haus beträgt ca. 25 Meter und hängt von der Beschaffenheit und Anzahl der Wände bzw. Decken ab.

Nein, hierfür sind zwei unterschiedliche Handsender erforderlich.

Durch ein erneutes Signal in die gleiche Richtung.

In diesem Fall kann bei einem Designo R6/R8 eine Abdeckplatte für den Griff beim Fachhandel bezogen werden.

Bewahren Sie das Inbetriebnahme-Set auf. Ggf. benötigen Sie es zu einem späteren Zeitpunkt zur Anpassung der Programmierung.

Die RotoTronic Steuerung Elektro Funk verfügt bereits über einen Anschluss für den Außenrollladen der Bedienvariante Elektro. Die gewünschte Funktionalität lässt sich damit bereits abdecken. Der Rollladen wird über die RotoTronic Steuerung bedient.

Nachrüstoptionen entnehmen Sie bitte dem Kapitel „Steuerungen > Antriebe und Steuerung“ Ihrer (Online-)Preisliste.

Hier können Sie nach einem ProfiPartner, Fachhändler oder den Webshops unserer Partner suchen.

Für die Bestellung sind folgende Angaben notwendig:

• Bezeichnung des Rollos (z. B. „Verdunkelungsrollo“ oder „Rollo exclusiv“)
• gewünschte Schienenfarbe (empfohlen für Dachfenster aus Kunststoff: Schienenfarbe Weiß; für Dachfenster aus Holz: Schienenfarbe Aluminium)
• gewünschtes Dekor (z. B. „V01“ = Dekor weiß für das Verdunkelungsrollo)
• Typenschild

Wo genau Sie das Typenschild finden, erfahren Sie hier.
